全自動扭力測試儀原理詳解及圖解

　　全自動扭力測試儀作為一種高精度、多功能的測試設備，廣泛應用于3C電子產品、機械制造、智能穿戴設備、鎖具行業等多個領域。它通過精確的扭矩測量和多功能測試，確保了產品的質量和性能。本文將詳細闡述全自動扭力測試儀的工作原理，并結合原理圖解進行說明。

　　一、全自動扭力測試儀的基本組成

　　全自動扭力測試儀主要由以下幾個關鍵部分組成：

• 　　主機架：承載整個測試設備的結構，提供穩定的測試平臺。

• 　　扭力傳感器：核心部件，用于測量被測試物體所受的扭矩，并將其轉換為電信號。

• 　　角度傳感器(可選)：用于測量旋轉角度，以便進行扭矩-角度關系的分析。

• 　　驅動系統：通常采用伺服電機或步進電機，實現精確控制的扭轉運動。

• 　　控制系統：包括數據采集、處理和顯示模塊，用戶可以通過軟件界面設定測試參數和讀取測試結果。

　　二、全自動扭力測試儀的工作原理

　　全自動扭力測試儀的工作原理基于扭矩與轉角之間的關系，通過施加精確的扭矩并測量相應的轉角，進而評估材料的扭轉力學性能。具體工作原理如下：

　　1.試樣準備與夾具安裝：

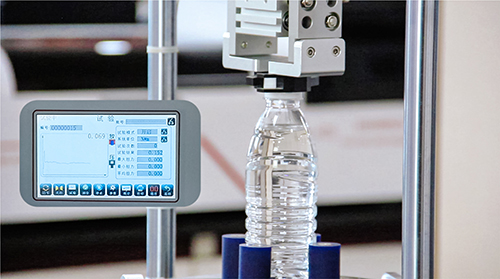

• 　　將待測試的試樣(如瓶蓋與瓶身組合)放置在全自動扭力測試儀的旋蓋測力儀器上。

• 　　試驗瓶身和瓶蓋分別被固定在特殊制作的夾具上，這些夾具設計用于確保試樣在測試過程中的穩定性和準確性。




　　2.扭矩傳感器的連接與反應：

• 　　夾具的底端被牢固地安裝在測試箱體內的扭矩傳感器上。扭矩傳感器是測試儀的核心部件，用于精確測量試樣在受到扭轉力時產生的扭矩。

• 　　當自動旋轉機構開始旋轉瓶蓋時，瓶蓋帶動瓶身一起轉動，這個旋轉動作會引起扭矩傳感器的反應。




　　3.扭力值的測量與記錄：

• 　　扭矩傳感器會實時測量并記錄瓶蓋在順時針或逆時針方向旋轉時所需的扭力值。

• 　　測試過程中，控制系統會采集扭矩傳感器的數據，并將其轉換為數字信號進行進一步的處理和分析。




　　4.測試結果的顯示與報告：

• 　　處理后的扭力值數據會通過顯示屏實時顯示給用戶，用戶可以直觀地看到瓶蓋在不同方向旋轉時所需的扭力值。

• 　　測試結束后，控制系統可以自動生成詳細的測試報告，包括扭力值的最大值、最小值、平均值等統計數據，以及測試過程中的其他相關信息




　　三、全自動扭力測試儀的優勢與應用

　　全自動扭力測試儀具有高精度、高穩定性、多功能、自動化等特點，能夠實現對微小扭矩和細微角度變化的精準測量。它廣泛應用于轉軸鉸鏈、扭簧、螺絲、編碼器開關、智能穿戴設備以及門鎖等領域的扭力測試，為產品設計和質量控制提供科學依據。

　　隨著科技的進步，全自動扭力測試儀也在不斷發展，結合人工智能和機器學習技術，實現自動化測試和智能分析，提高測試效率和精度。同時，便攜化、多功能集成和無線通信等技術的應用，使得扭力測試儀更加適應現代工業的需求，為各行業的發展提供堅實的技術支持。

　　結語

　　全自動扭力測試儀作為一種重要的測量儀器，在保障產品質量和提升生產效率方面發揮著重要作用。通過詳細闡述其工作原理和組成部分，并結合原理圖解進行說明，希望本文能為讀者提供全面的了解和參考。
